fMRI

磁共振成像的两大类

• 结构像：扫描大脑物理结构，区分灰质与白质，观察沟回（“照相机”）。T1常见
• 功能像：观察大脑在不同状态下的活动情况。T2常见

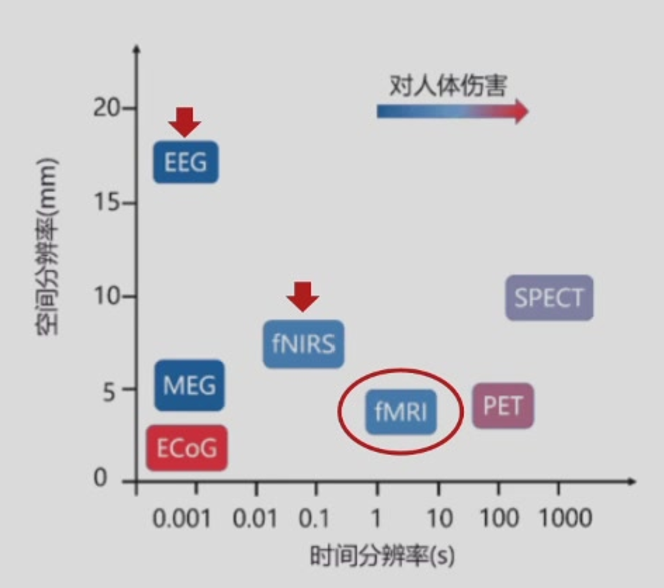

MRI优势

• 无创（非侵入式）
• 高空间分辨率：约2毫米左右，擅长回答 “where”（哪个脑区参与活动）
• 可检测深部脑信号：如海马、杏仁核等

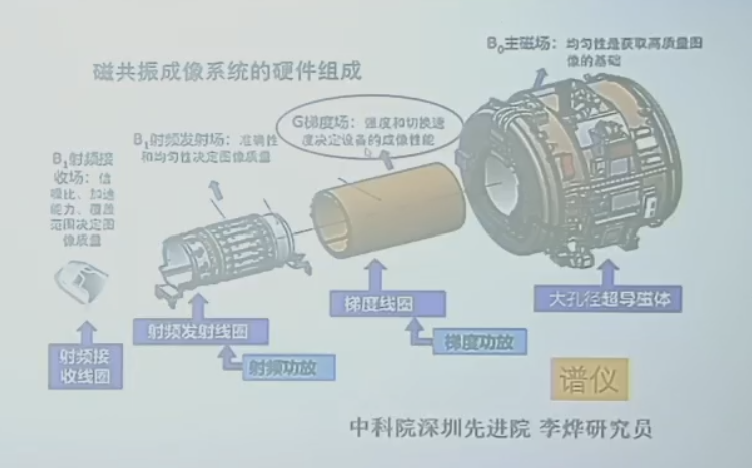

MRI核心硬件

主磁体：决定成像质量

“基石”，产生高强、均匀磁场 3T最常见<再高一点动物常见>

为什么不能越高越好？①技术②对人体影响（眩晕等副作用）

实现：低温超导（液氦-270℃左右）

梯度系统：决定成像性能（→成像快慢/时间分辨率）

“发动机”，成像快慢&&梯度编码、空间定位 XYZ轴施加梯度磁场

Z轴用于层面选择，XY轴用于层内定位

射频系统：成像的核心过程

“雷达”，激发人体共振，采集MR回波信号 最终实现成像

谱仪系统

“大脑”，组织协调，各模块时钟协同

辅助设备：实际研究过程的操作 p.s.所有设备都是核磁兼容的

成像原理

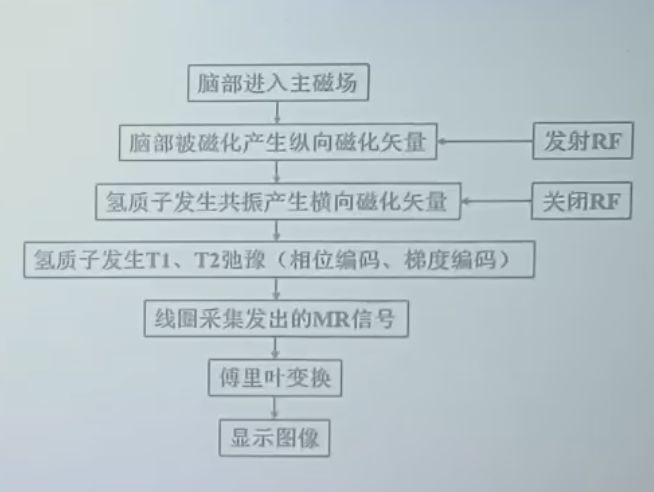

MRI成像原理

氢核自旋

对氢质子进行成像 存在于游离态水分子

氢核自旋产生磁化矢量，方向随机，抵消，不产生宏观磁化矢量

---

放进主磁场：发生进动【进动频率∝磁场强度】，进动产生宏观纵向（水平方向随机任旧抵消）矢量M（与主磁场同向）

宏观纵向M非常小，无法直接用于成像

射频系统RF

发射RF：（垂直方向上发射）产生共振，纵向M消失，形成横向M

撤去RF：散相产生横向弛豫T2<横向M快速衰减到0> 与 纵向弛豫T1<纵向M逐步恢复>

T1弛豫时间：恢复到63%

T2弛豫时间：衰减到37%

氢含量不同弛豫时间不同

信号采集时M越大，成像越亮 <得到了一张黑白图>

Info

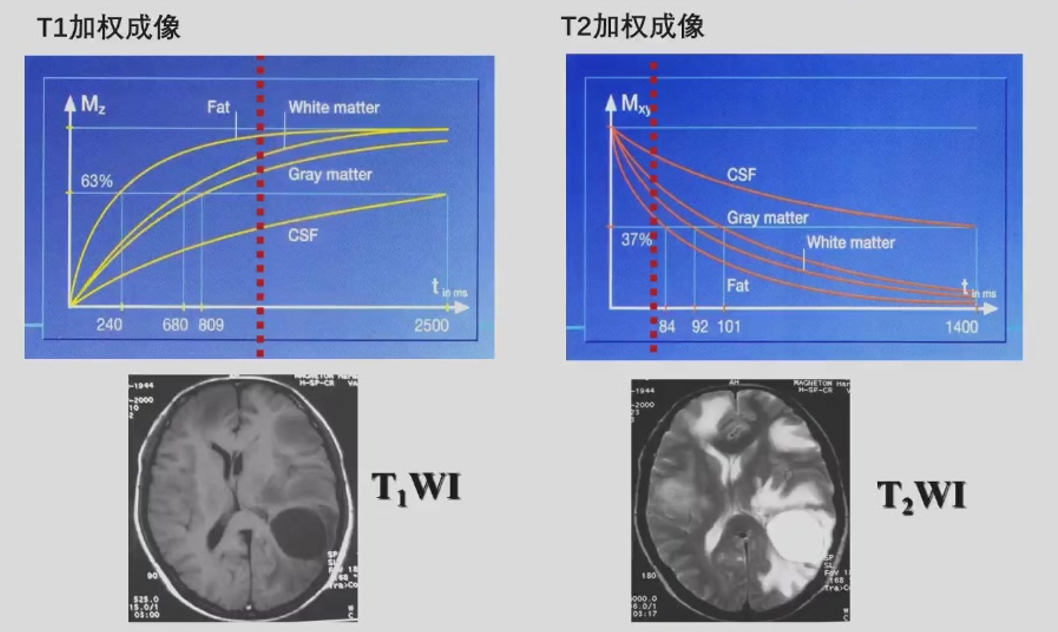

不同组织T1 T2值不同，加权成像

T1值越大（e.g.水），纵向M恢复慢，MR信号强度越低（黑）

T2值大（e.g.水），横向M减少慢，MR信号高（白）

Q：为什么要用两种不同的方式成像？

1. 相互验证，准确性问题
2. （两种像通常情况下是黑白相反的，但并不是完全对应）
   1. T1解剖结构清晰，灰白质对比好 时间：s级
      1. 区别组织边界明显
      2. 脂肪明显
   2. T2病理改变敏感，液体和病变显示为亮信号 时间：ms级
      1. 对水的显示特别亮，那么就对水肿这种自由水相关病变非常敏感

Q：T1 T2不同的时间特征会不会跟是否应用于功能成像相关？

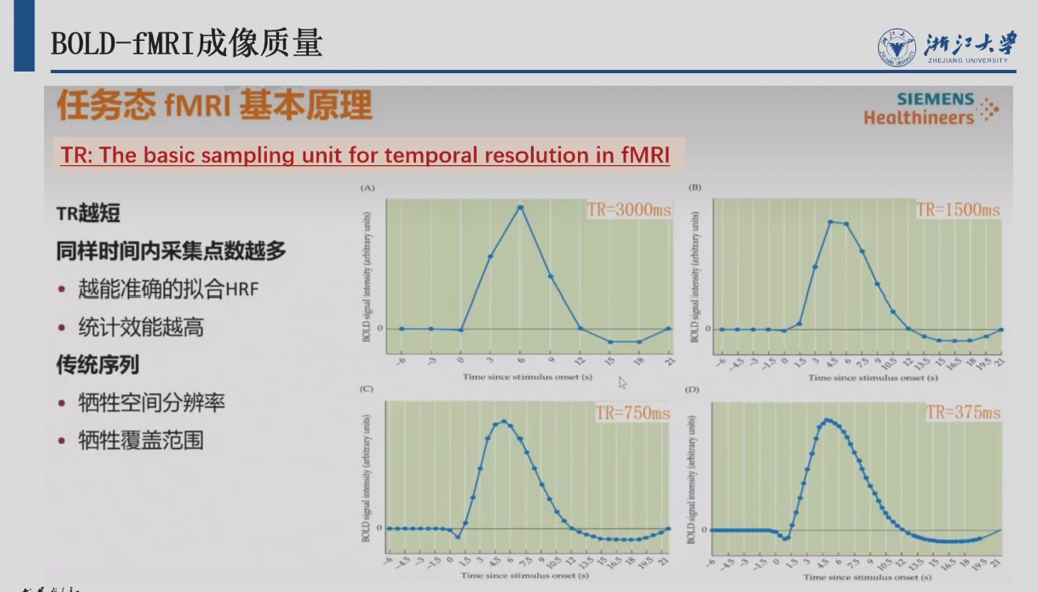

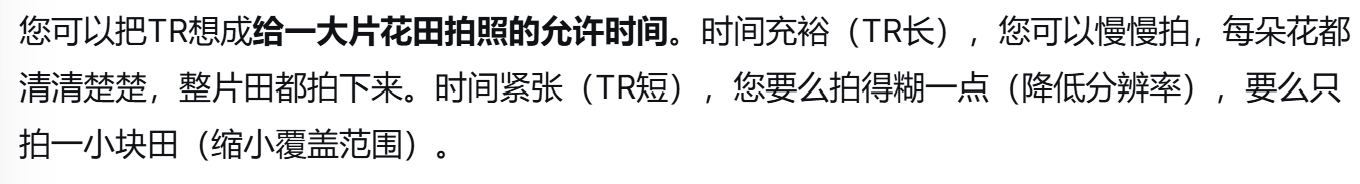

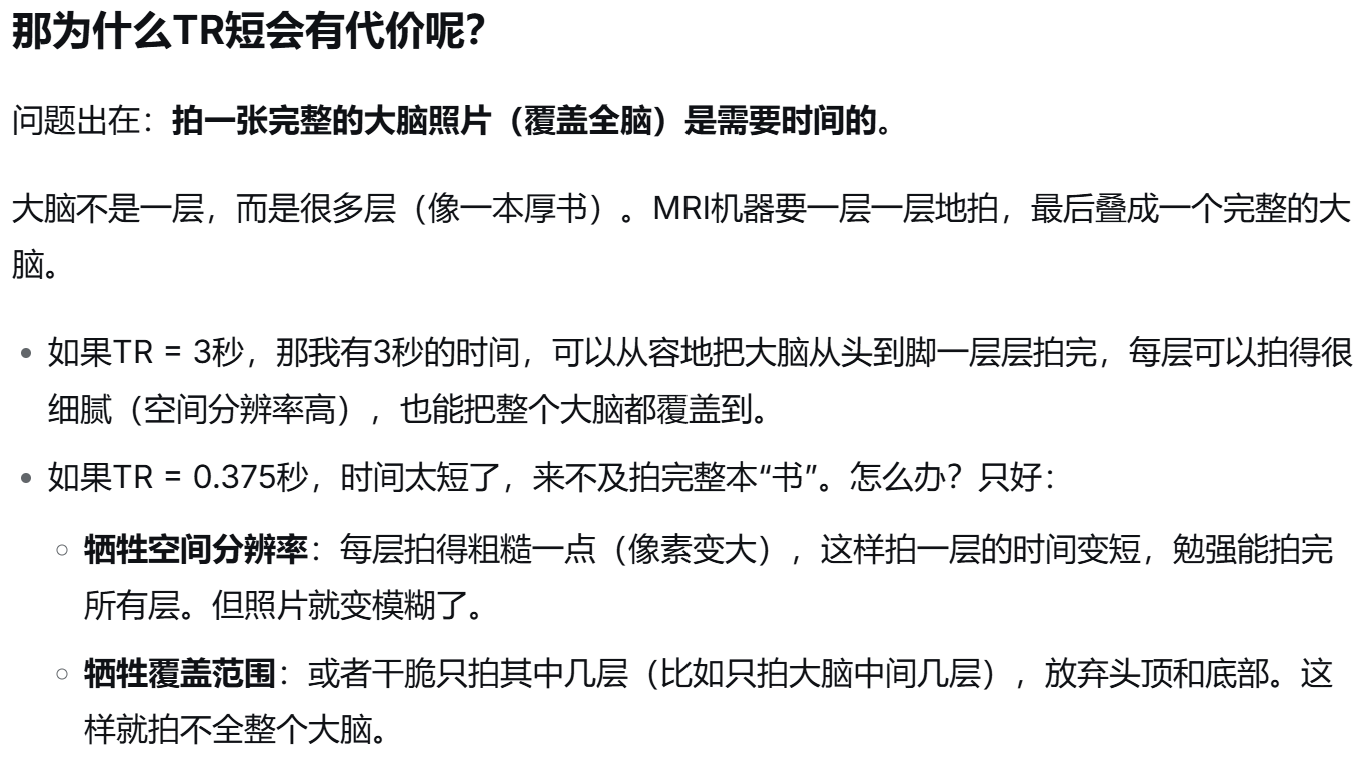

TR决定时间分辨率

p.s.TR 是指两次连续的扫描（即采集整幅大脑图像）之间的时间间隔【注意不是“一次完整扫描的总时长”】

fMRI成像原理：BOLD

• 全称：血氧水平依赖信号
• 基本原理：
  • 脑区活动 → 耗氧量增加 → 血氧血红蛋白含量变化 → 引起微弱磁场变化 thus fMRI检测该变化
• 重点：fMRI不直接测量神经放电，而是测量血氧代谢的变化（神经血管耦合）

BOLD信号是fMRI最常用的信号，原理与近红外（fNIRS）类似。

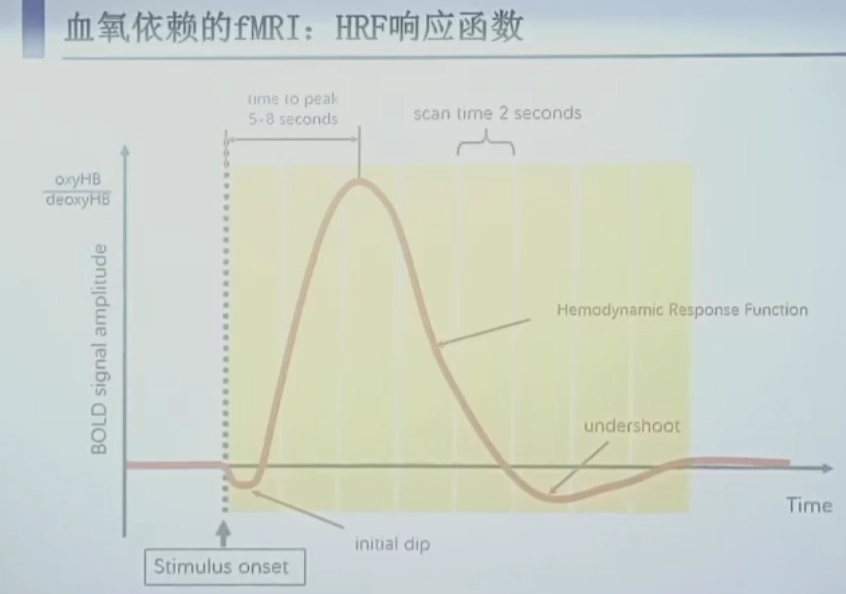

HRF

1. HRF函数响应函数

大脑对一次刺激引发的BOLD信号随时间变化的曲线

p.s.也可能是引起一个非常强的抑制信号

• 关键时间点：
  • 刺激出现后5~8秒信号达到峰值（不是瞬时的！）
  • 整个HRF持续约16~20秒才能回到基线
• fMRI信号有延迟性，解释数据时必须往前推诱发的时刻
• 实验设计必须考虑HRF的时间特性

2. HRF的线性叠加性

• 多个刺激间隔足够近时，它们引发的BOLD信号会线性叠加
• 这是组块设计和快速事件相关设计的理论基础

BOLD-fMRI成像质量

实验设计

实验设计的基本思路

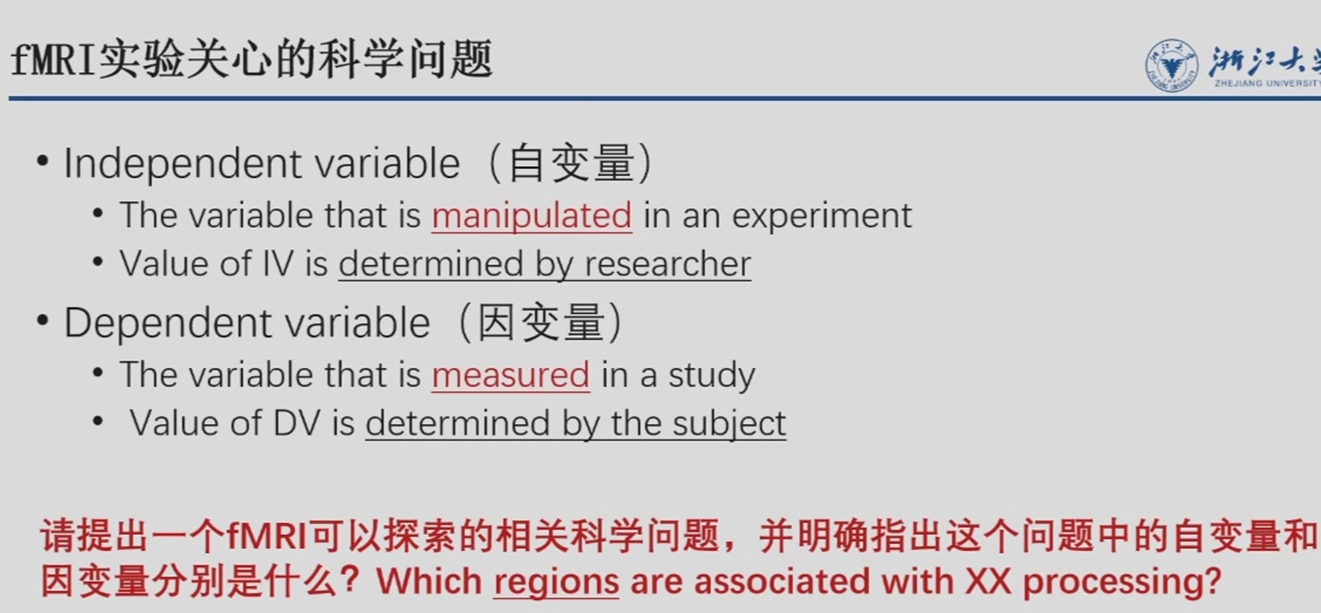

1. 明确研究问题（决定对信号时空分辨率的要求）

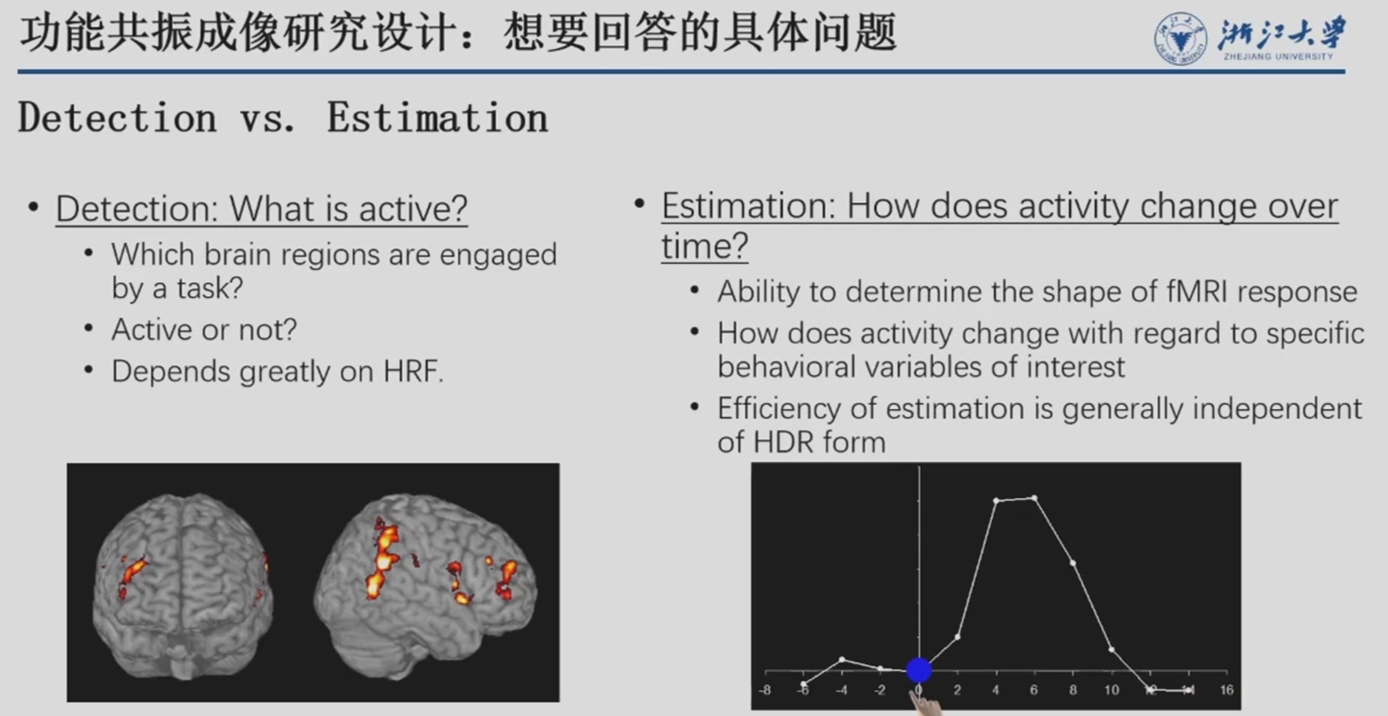

   detection（足够的强度） VS estimation（足够的时间去呈现）



2. 提出研究假设（可证伪，支持xx；不支持xx）

3. 实验设计（共性/特性问题）

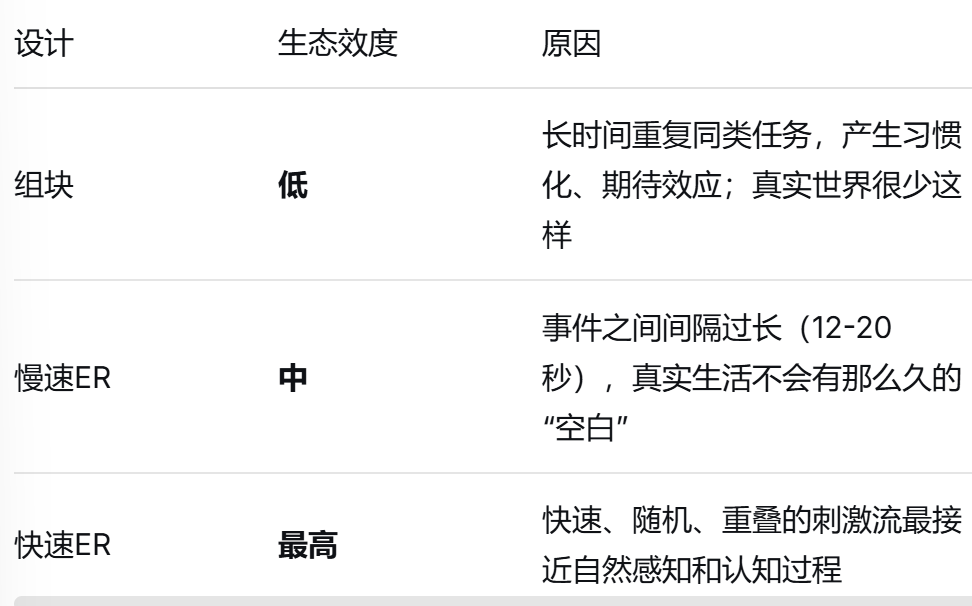

常见实验设计类型

1. 组块设计

• 做法：一段时间内持续做同一类任务（如30秒任务，30秒休息）
  • TEST-REST得到任务相关的信号
• 优点：
  • 检测效能最强（信号叠加后更明显）
  • 分析相对简单（任务期 vs 休息期的均值比较）
• 缺点：
  • 容易受信号漂移（block是有一段时间的，磁场等条件可能会发生变化）影响
  • 存在期望效应（被试知道接下来是什么任务）

• 组块时长：15~20秒（太短回不到基线，太长相同时间内采样次数少i.e.效率问题疲劳问题）

  考虑①信号特征②被试能够接受的最大时长

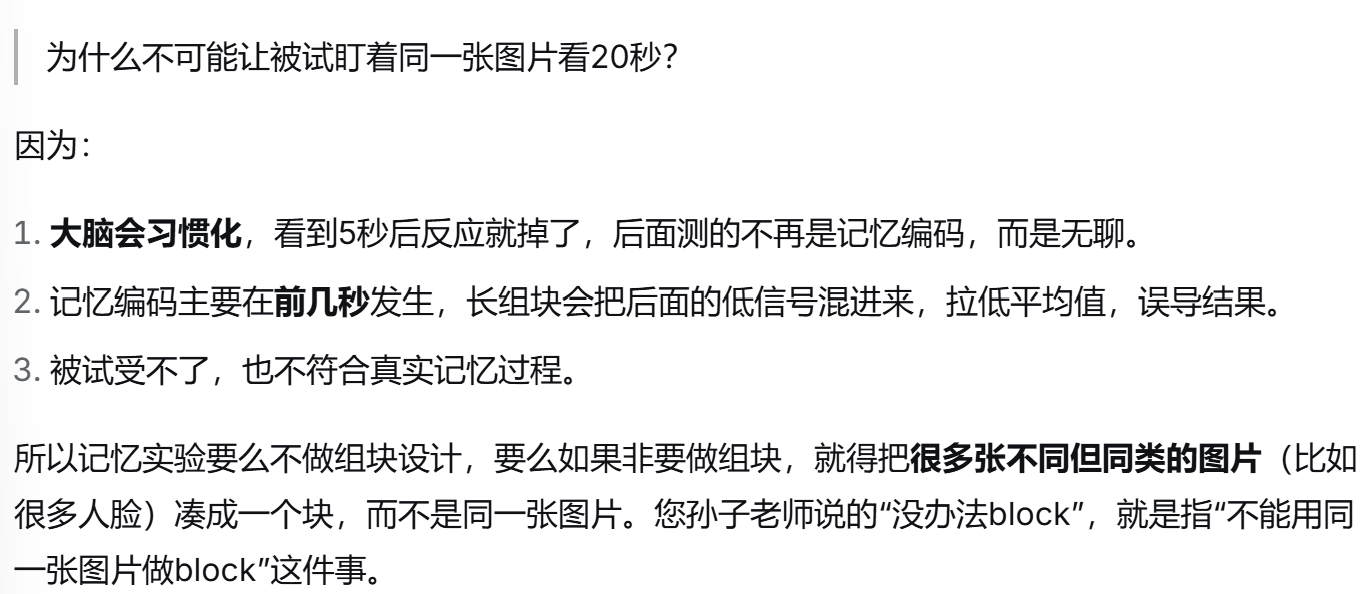

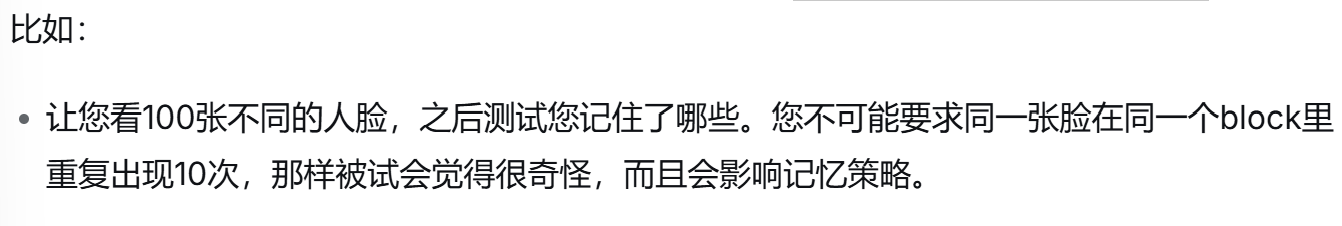

有些实验没办法block i.e.每个刺激是唯一的、不可重复的情况

---

2. 事件相关设计

慢速事件相关

• 每个刺激间隔足够长（如20秒），保证HRF完全回到基线
• 优点：非常清晰
• 缺点：效率低，一分钟只能呈现3个刺激，被试容易胡思乱想

快速事件相关（更常用）

• 刺激持续短（平均4~6秒），以随机化的间隔呈现
• 关键要求：刺激顺序和间隔必须是随机化的，否则无法通过反卷积分离信号
• 优点：效率高、更自然、可以事后根据被试行为（如记住vs忘记）分类分析

通过叠加平均得到单个事件引发的大脑活动。

• jitter处理：随机化刺激间隔

  避免相邻刺激的血流动力学响应完全重叠，从而允许使用统计模型分离出每个事件对应的脑响应，提升估计效率。

快速高效的代价是：BOLD信号还没完全回到基线，下一个事件就开始了。需要靠精细的时间信息，把不同事件的信号从互相重叠的曲线里拆分开来。

Tip

💡

BLOCK是一个极端，慢速事件相关也是，快速事件相关取了个中间值

3. 混合设计

BLOCK里嵌套 快速事件相关

---

信噪比

---

减法原则

• 实验条件 = 包含感兴趣成分的任务
• 对照条件 = 除感兴趣成分外，包含尽可能多的其他成分
• 两者相减 → 得到感兴趣成分对应的脑活动

数据采集

确定扫描序列：各项成像参数提前确定

任务呈现所需要的设备需要提前测试

2位主试：被试引导（换衣服，知情同意，在外面就开始解释了）+fMRI扫描

• 标准化指导语

  标准化的，保证每个人接触到的都是一样的

  把流程告诉他很重要，知道了就不会慌

• 保持良好沟通

  比如，疲惫就休息【但是不能出来，出来再进去要重新扫描】

• 填写实验记录单

  记录与被试相关的，任何可能影响实验结果的事件

• 实时头动检测

  头动对影像的影响很大。场越强，成像越清晰头动影响越大。某些个体e.g.ADHD、老年人很难做fMRI。

  说话等其他部位动也会引起头动。

数据分析

预处理

噪音

图片配准

常见数据格式：DICOM&NIFTI

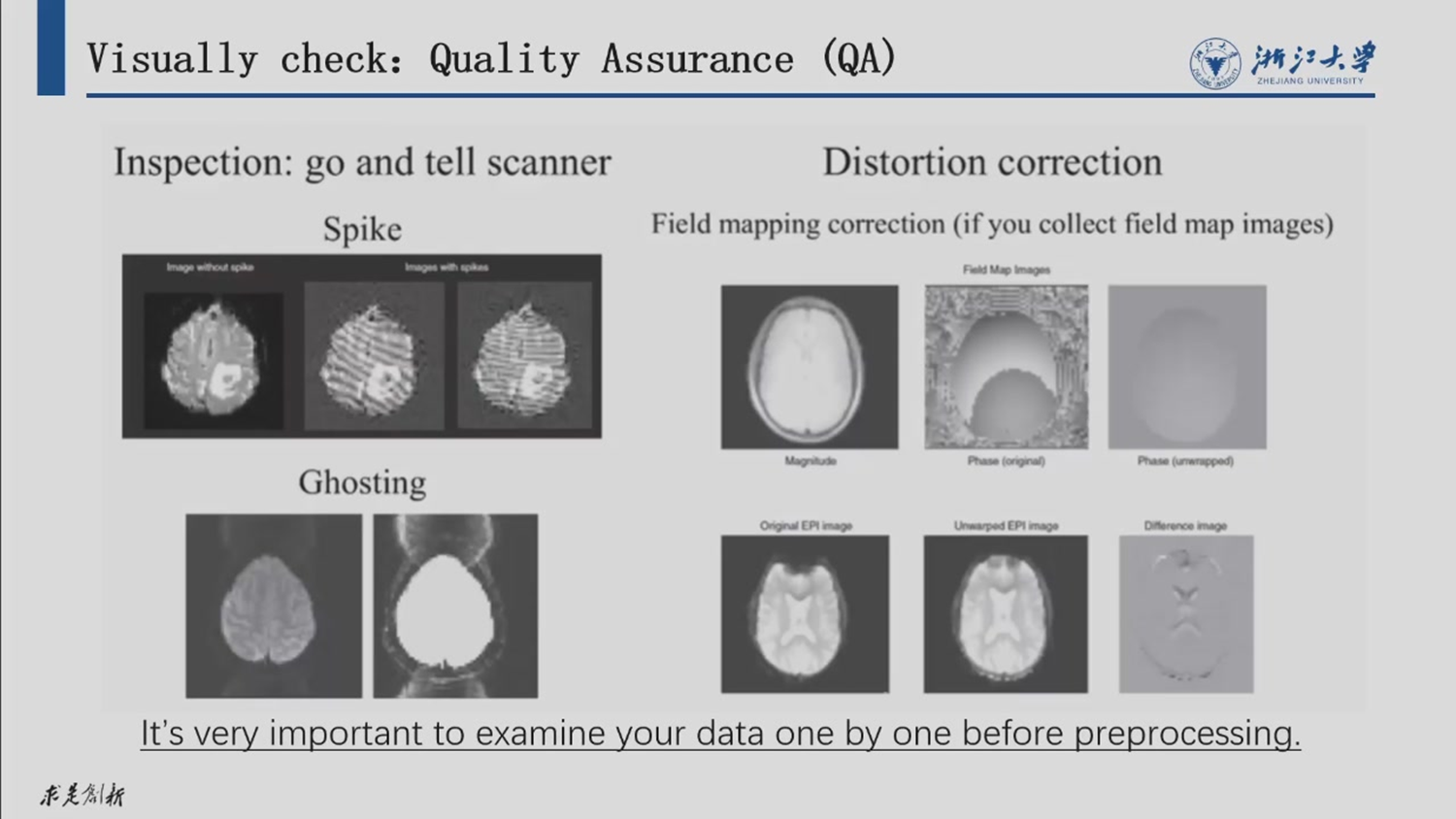

Visually check

①匀质②形状（异物）

Main Processing Steps

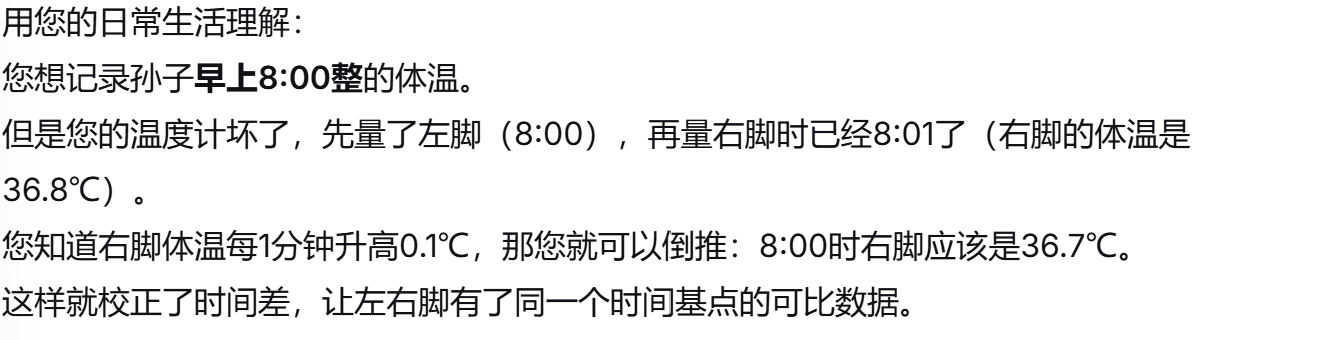

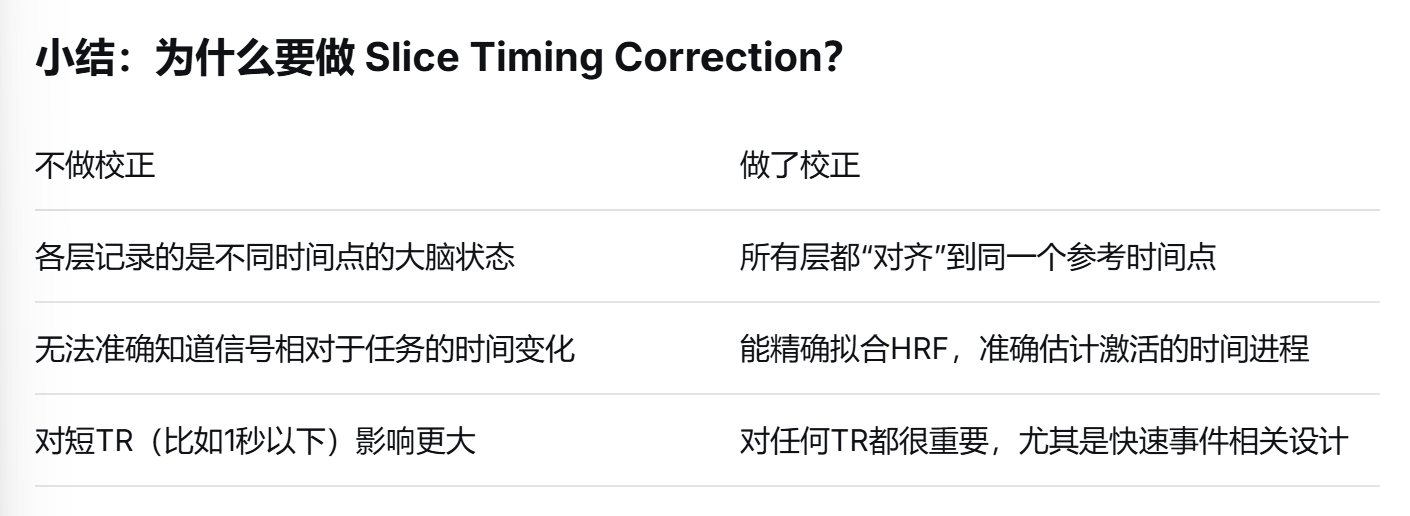

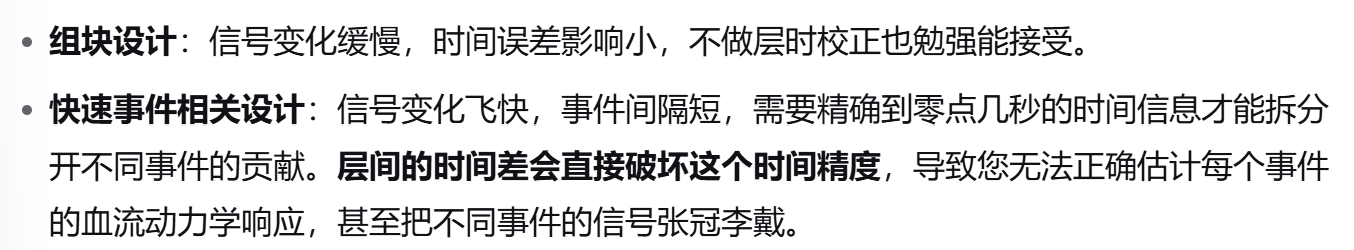

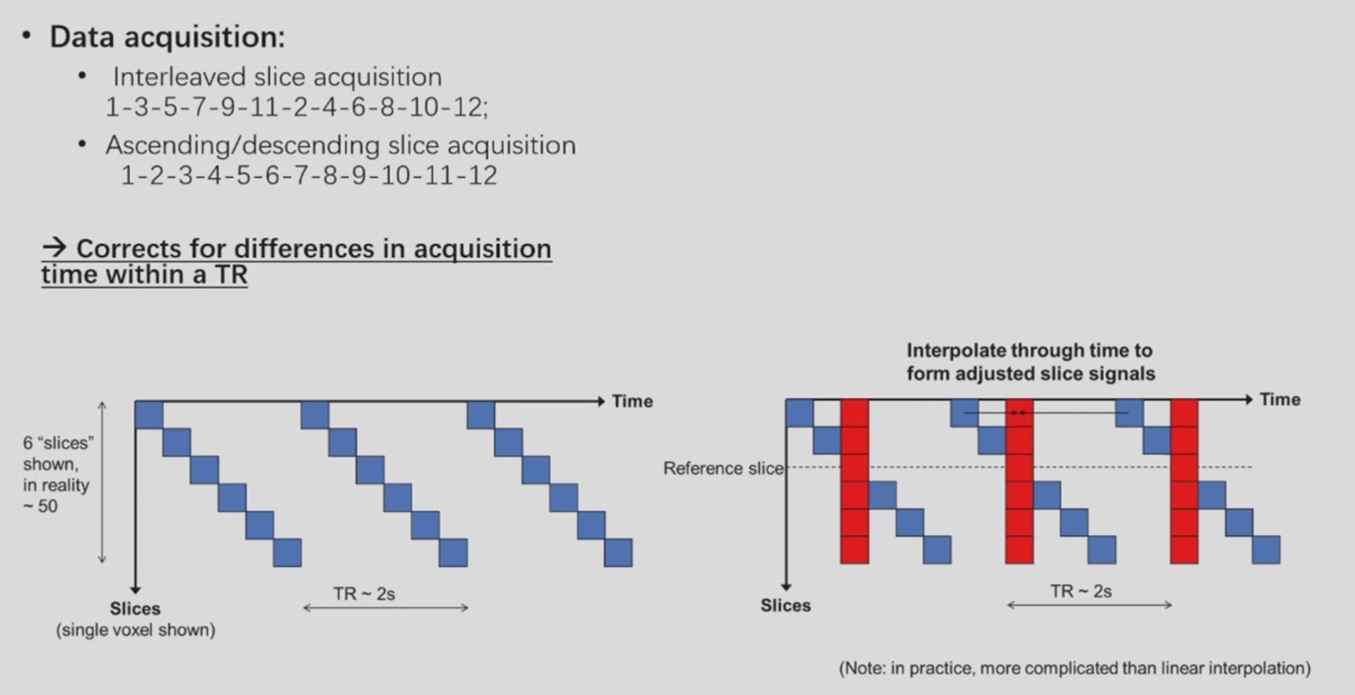

1. Slice timing correction：层时校正

   常见的拍法：顺序拍/间隔拍

   大脑是一层一层拍的，每层之间有时间差，校正就是把这个时间差给“抹平”，让所有层的时间对齐









2. Head motion correction

   头动不大的情况下也是可以接受的，进行校准即可。

   边缘容易受到影响

3. Normalization（registration）：标准化

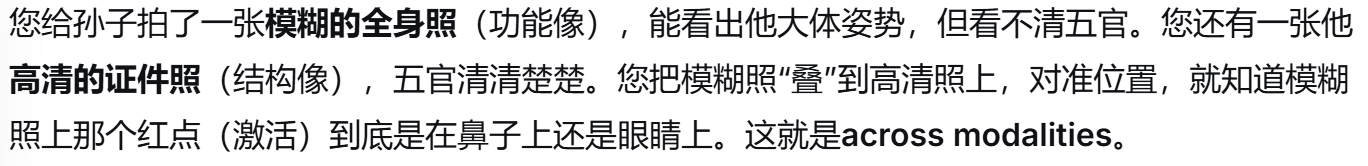

   across subjects跨被试	across modalities of images跨模态
   把不同人的大脑图像变形对齐到同一个标准模板上。i.e.模板对齐，p.s.模板来自于 [常模 or 20个人当场平均一下]	跟T1像【高清】配准（把功能像配到结构像）



   体素voxel（fMRI成像单位 约三万i.e.分辨率）

   三种配准方法：

   landmark：粗糙，只找几个标志点对齐。

   volume（体素）：常用，精细程度一般。一个体素一个体素地去匹配，让变形后的大脑和模板的亮度差异最小化

   surface：算法重建表面，对接标准模板

4. Smoothing：平滑

   用空间上相邻的几个体素（voxel）的信号平均值，来代替原来单个体素的信号值。 thus：噪声被抑制了，真实信号更突出，但图像变模糊了。

   p.s.有一些实验不需要，比如表征多模态分析不能做（因为它要区分体素集合之间的精细反应模式）

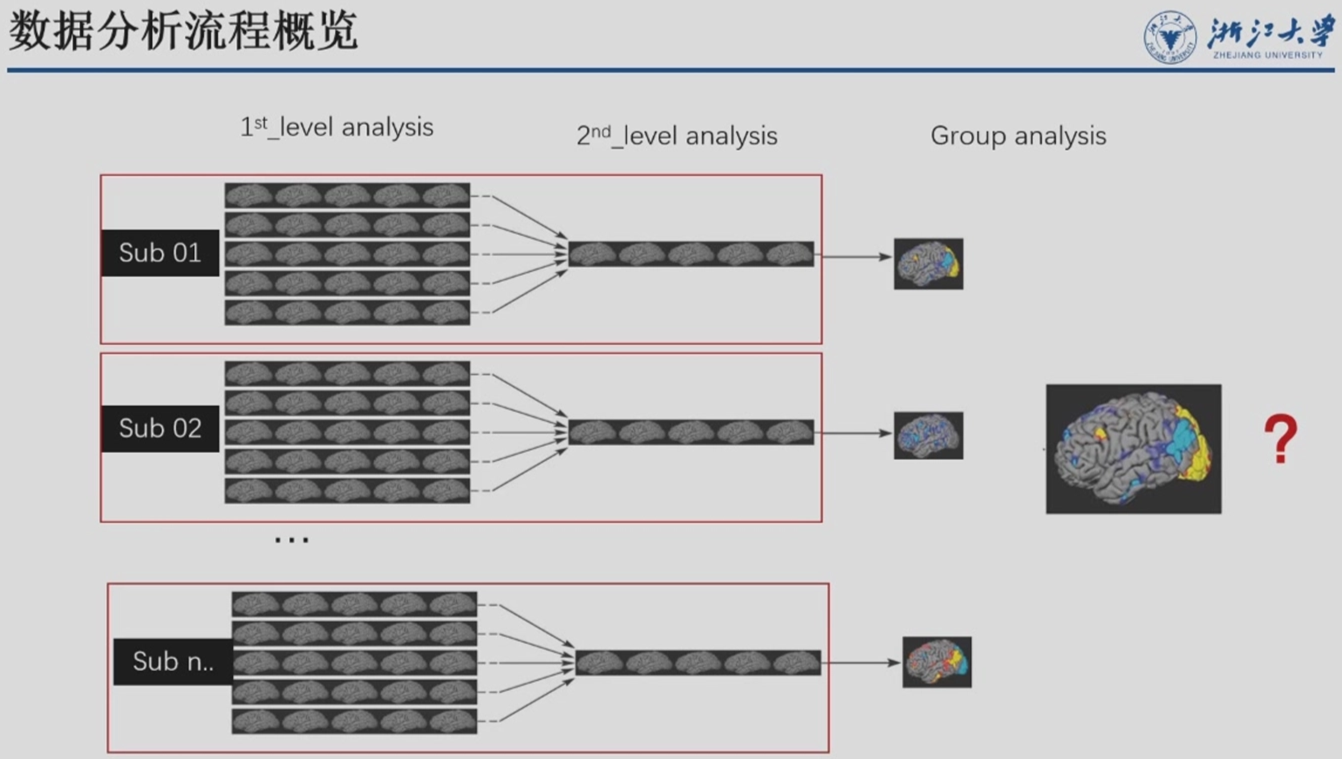

数据分析流程

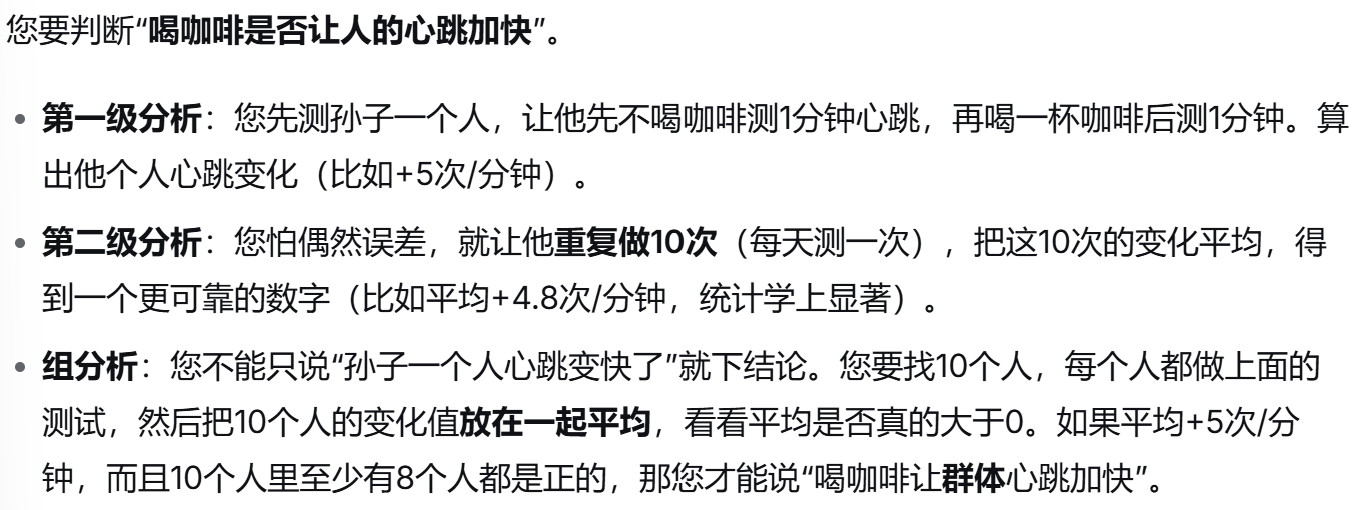

1. 1st-level analysis：针对单个人（比如孙子一个人）的数据，看他大脑哪些体素在任务期间比休息时更亮。

   针对每个被试单独进行，目的是建立一般线性模型（GLM），估计各条件下的脑活动，并通过设定contrast提取感兴趣的效应。

2. 2nd-level analysis：个体内的统计，得到一个更可靠的个体激活图

   第一级分析只是初步估计，第二级会把一个人里面多次扫描（比如同一个任务重复了好几遍）的信号再平均、再检验，得出这个人的“确定性”激活结果

3. group analysis：把所有被试的个体统计结果拿过来，放到同一个标准空间里，看整个群体平均下来哪些脑区是真的激活。

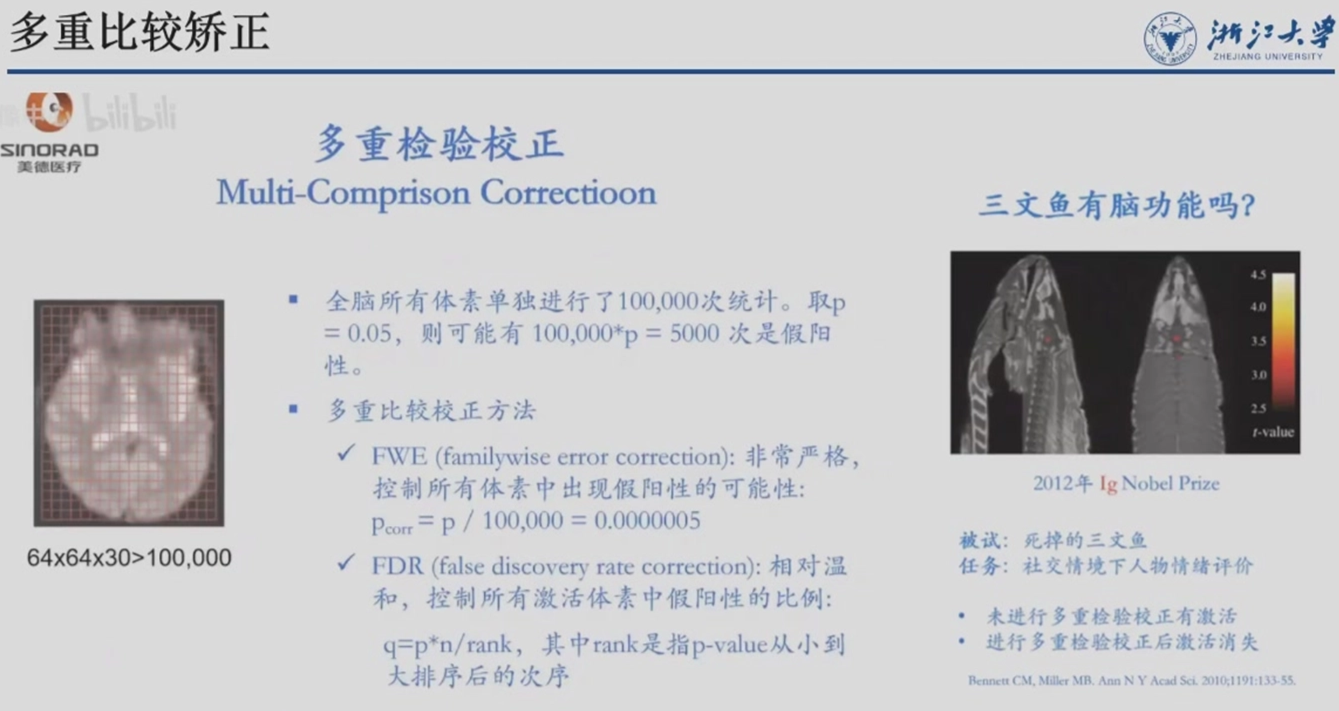

多重比较矫正(非常重要)

对10万个体素做检验，即使大脑完全没有激活，纯属噪声，我们也会看到大约 10万 × 0.05 = 5000个体素被错误地报告为“激活”

fMRI一定要做
